Innovativ belysning med Excellum2
Det tyska företaget Schröder Landmaschinen var helt inriktade på innovativ teknik vid utbyggnaden av sitt huvudkontor i Wildeshausen. Excellum2-ljusstyrningssystem passar perfekt med denna ambition.
År 2015 byggdes huvudkontoret i Wildeshausen om helt och hållet. Ett nytt trevåningshus rymmer ett kontorskomplex med en användbar yta på 1 000 m² och en utställningslokal på 772 m². Fokus låg på hållbarhet och innovation vid utformningen av den nya byggnaden. ETAP:s Excellum2 ljusstyrningssystem spelade en stor roll i denna process.
Framtidssäker
Schröders förvaltningsledning valde inte Excellum2 utan anledning. Avgörande faktorer var energieffektivitet, användarvänlighet och flexibilitet. Excellum2 kan dessutom kommunicera med en mängd olika protokoll och detta gör systemet framtidssäkert. ETAP och konsultfirman LBT-Nord GmbH bestämde installationens systemstruktur i förväg tillsammans med kunden. I det här sammanhanget studerades behov och krav för belysning i varje rum eller zon (kontor, utställningslokal, konferensrum, korridorer osv.). Reglage bestämdes med utgångspunkt från dessa olika ljusscenarier (se rutan).
Smart byggnad
Nästa steg var att rita var armaturerna och andra komponenter (knappar, DALI-brytare och multisensorer för rörelsedetektering och dagsljusberoende kontroll) skulle sitta. Larmanläggningen byggdes dessutom in i ljusstyrningen. När larmet aktiveras i slutet av dagen släcks armaturerna automatiskt, förutom de som av säkerhetsskäl måste vara tända. När larmet stängs av i början av arbetsdagen går belysningsinstallationen över till normalt kalenderläge. Vid ett inbrottslarm tänds alla armaturerna med full ljusstyrka. Ett bra exempel på en smart byggnad: integrering av flera byggnadstekniker för att maximera effektiviteten hos de olika tekniska installationerna.
EXCELLUM2:S DRIFTPRINCIP

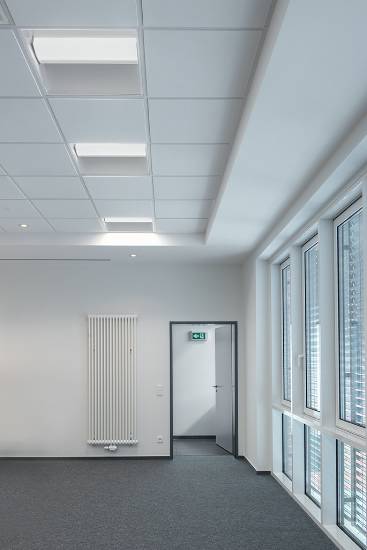

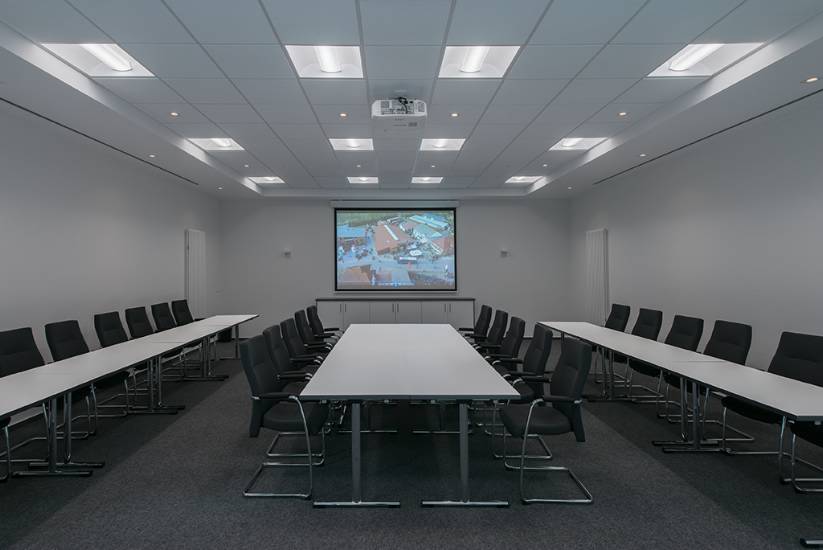

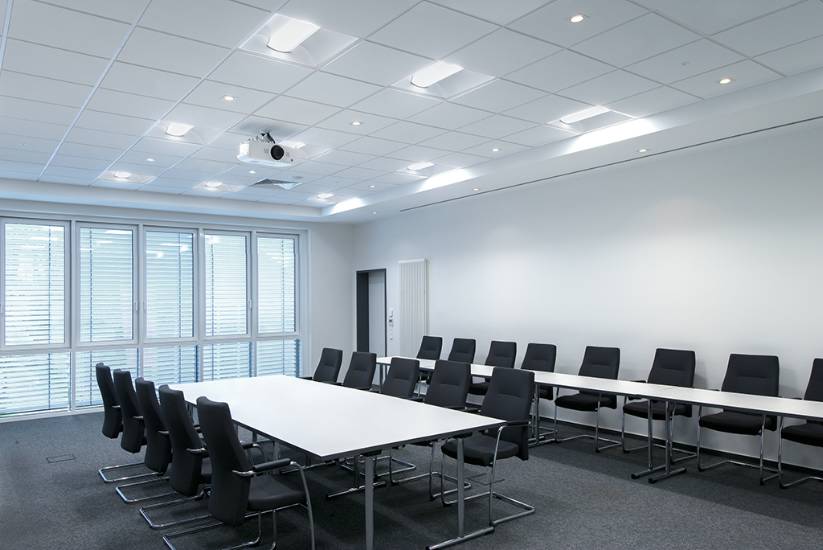

• Kalenderfunktion: i början av arbetsdagen går belysningsinstallationen automatiskt in i aktiverat läge och på kvällen går den in i inaktiverat läge. Kalendern kan programmeras i månader eller t.o.m. år i förväg, med hänsyn till allmänna helgdagar och dagar då man håller stängt. Man kan även ställa in i förväg när belysningen i undantagsfall måste vara tänd längre. Utomhusbelysning och belysning i utställningslokalen styrs separat. Lamporna är tända men dämpade på natten så att byggnaden inte är fullständigt mörk. • Kontor och små konferensrum: när belysningen är i tänt läge är rörelsedetektering aktiverad. Om ingen rörelse detekteras under 15 minuter dämpas belysningen till 30 % av styrkan. Armaturerna släcks efter ytterligare fem minuter. • Kontor med fönster: samma som andra kontor. Belysningen dämpas dessutom automatiskt till 500 lux på arbetsytan med hjälp av dagsljussensorer. • Korridorer: när belysningen är i tänt läge är rörelsedetektering aktiverad. Om ingen rörelse detekteras under 10 minuter dämpas belysningen till 20 %. Belysningen är aldrig helt släckt i korridorerna av komfortskäl. • Stora konferensrum: när belysningen är i tänt läge är tre scenarier möjliga: a) belysningen tänd till 100 %; b) alla armaturer dämpade till 50 %; c) endast downlights är tända. • Belysningen kan också alltid tändas och släckas manuellt via strömbrytarna. |
PROJEKTBLAD
Ljusstyrning
- 2 Excellum2-styrenheter
- multisensorer för närvarodetektering och dagsljusberoende styrning
- DALI-knappar och strömbrytare för manuell ljusstyrning
Belysning

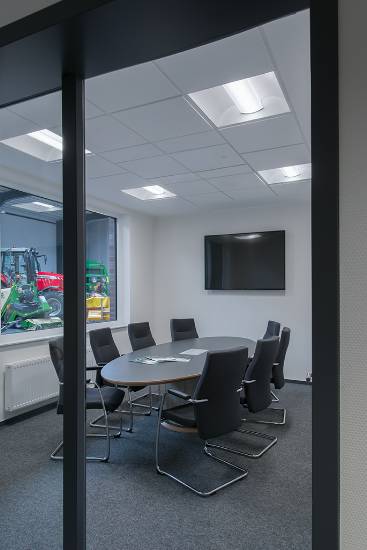

- US softlights med lysdioder på kontor och i konferensrum

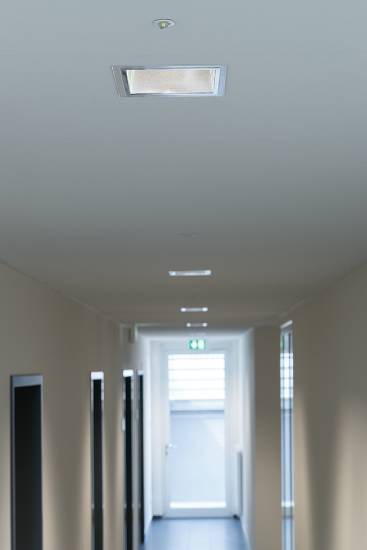

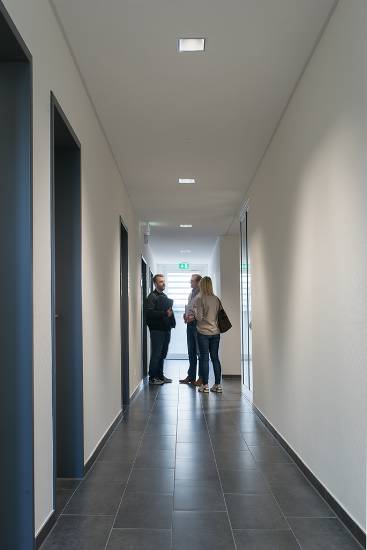

- D3-downlights med lysdioder i korridorerna

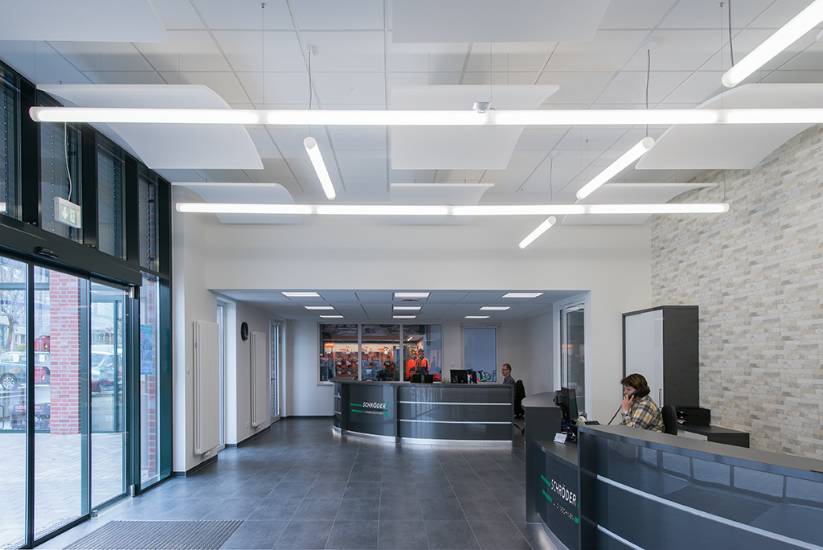

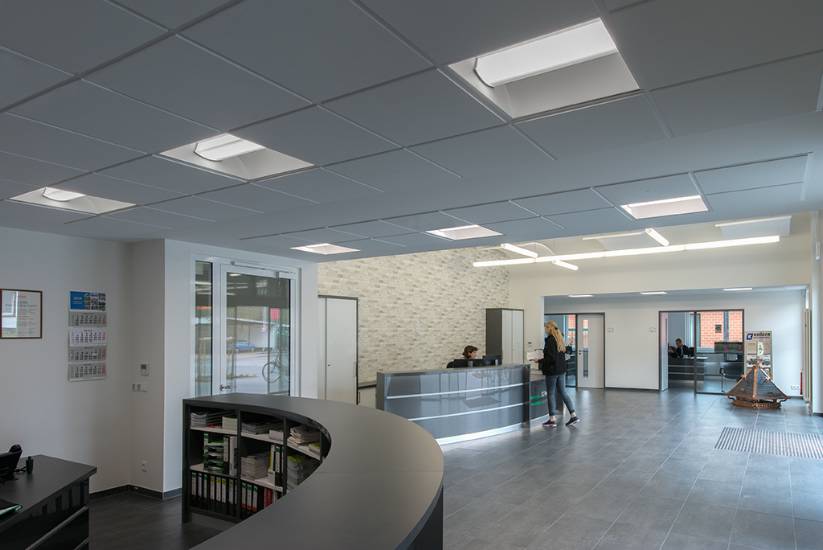

- R8 diffusorarmaturer i receptionen
Nödbelysning
- K1 och K9 belysning av utrymningsvägar och antipanikbelysning
- K7-skyltar
